उत्पाद का विवरण
उत्पत्ति के प्लेस: झेजियांग, चीन
ब्रांड नाम: JG
प्रमाणन: ISO 9001:2008, FDA
मॉडल संख्या: एच76
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: USD 8-30 / Piece
पैकेजिंग विवरण: शॉक-प्रूफ फोम डालने के साथ सफेद बॉक्स, निर्यात-ग्रेड नालीदार कार्टन
प्रसव के समय: 3-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन,
आपूर्ति की क्षमता: प्रति माह 50000 टुकड़े
प्रोडक्ट का नाम: |
उच्च दबाव मल्टी स्प्रिंग मैकेनिकल सील |
आवेदन: |
रासायनिक पंप |
सील प्रकार: |
बैलेंस्ड मल्टी स्प्रिंग सिंगल एंड फेस |
दस्ता व्यास: |
20-100 मिमी |
कार्य का दबाव: |
4.0 एमपीए तक |
कार्य तापमान: |
-20 से 200 डिग्री सेल्सियस |
सील चेहरे की सामग्री: |
कार्बन/सिलिकॉन कार्बाइड/टंगस्टन कार्बाइड |
द्वितीयक सीलिंग: |
एफकेएम, पीटीएफई, एफएफकेएम (चेमराज) |
धातु के भाग: |
एसएस304/एसएस316/हैस्टेलॉय सी |
मानक: |
आईएसओ 3069, डीआईएन 24960, एपीआई 682 |
अधिकतम कार्य दबाव: |
4.0 एमपीए |
प्रोडक्ट का नाम: |
उच्च दबाव मल्टी स्प्रिंग मैकेनिकल सील |
आवेदन: |
रासायनिक पंप |
सील प्रकार: |
बैलेंस्ड मल्टी स्प्रिंग सिंगल एंड फेस |
दस्ता व्यास: |
20-100 मिमी |
कार्य का दबाव: |
4.0 एमपीए तक |
कार्य तापमान: |
-20 से 200 डिग्री सेल्सियस |
सील चेहरे की सामग्री: |
कार्बन/सिलिकॉन कार्बाइड/टंगस्टन कार्बाइड |
द्वितीयक सीलिंग: |
एफकेएम, पीटीएफई, एफएफकेएम (चेमराज) |
धातु के भाग: |
एसएस304/एसएस316/हैस्टेलॉय सी |
मानक: |
आईएसओ 3069, डीआईएन 24960, एपीआई 682 |
अधिकतम कार्य दबाव: |
4.0 एमपीए |

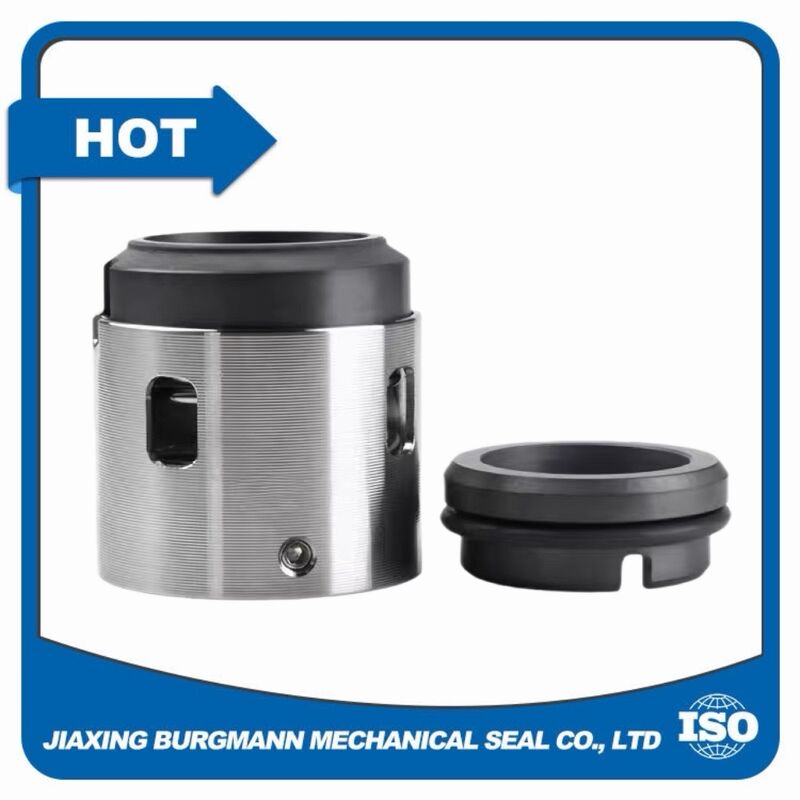

H76 एक हाई प्रेशर मल्टी स्प्रिंग मैकेनिकल सील है जिसे उन पंपों के लिए डिज़ाइन किया गया है जिन्हें भारी दबाव में एक तंग, स्थिर सील बनाए रखने की आवश्यकता होती है। जहाँ एक सिंगल बड़ी स्प्रिंग सील दबाव बढ़ने पर समान फेस संपर्क खो देती है, वहीं हाई प्रेशर मल्टी स्प्रिंग मैकेनिकल सील फेस को समान रूप से लोड रखती है और ठंडा रखती है। कई परिधीय स्प्रिंग सील फेस पर लोड फैलाती हैं और उच्च घूर्णी गति पर सेंट्रीफ्यूगल प्रभावों को रद्द करती हैं, इसलिए हाई प्रेशर मल्टी स्प्रिंग मैकेनिकल सील दबाव स्पाइक्स, बार-बार स्टार्ट-स्टॉप चक्रों और बड़े अक्षीय रनआउट के माध्यम से भरोसेमंद बनी रहती है।
प्रत्येक H76 हाई प्रेशर मल्टी स्प्रिंग मैकेनिकल सील को शिपमेंट से पहले 4.0 MPa तक संतुलित और दबाव परीक्षण किया जाता है, इसलिए यह हाई प्रेशर पंप सेवा के लिए तैयार एक लीक-प्रूफ मैकेनिकल सील के रूप में आती है। संतुलित संरचना फेस लोडिंग को कम रखती है और घर्षण गर्मी को नीचे रखती है, जिससे रासायनिक, रिफाइनरी और उर्वरक संयंत्रों में सील का जीवन लंबा होता है। EagleBurgmann H76 के लिए एक ड्रॉप-इन रिप्लेसमेंट के रूप में, यह हाई प्रेशर मल्टी स्प्रिंग मैकेनिकल सील मूल कैविटी आयामों को बनाए रखती है और किसी पंप संशोधन की आवश्यकता नहीं होती है, जिससे डाउनटाइम कम होता है और रखरखाव योजना सरल होती है।
| मॉडल | H76 |
| डिज़ाइन सेलिंग पॉइंट | हाई प्रेशर, बैलेंस्ड मल्टी स्प्रिंग |
| अधिकतम वर्किंग प्रेशर | 4.0 MPa तक |
| शाफ्ट व्यास | 20 - 100 मिमी |
| वर्किंग तापमान | -20 से 200 डिग्री सेल्सियस |
| स्लाइडिंग वेलोसिटी | 30 मीटर/सेकंड तक |
| रोटरी / स्टेशनरी रिंग | कार्बन / सिलिकॉन कार्बाइड / टंगस्टन कार्बाइड |
| सेकेंडरी सीलिंग | FKM, PTFE, FFKM (Chemraz) |
| मेटल पार्ट्स | SS304 / SS316 / Hastelloy C |
| मानक | ISO 3069, DIN 24960, API 682 |
Q1: यह हाई प्रेशर मल्टी स्प्रिंग मैकेनिकल सील कितना दबाव संभाल सकती है?
A: H76 हाई प्रेशर मल्टी स्प्रिंग मैकेनिकल सील 4.0 MPa तक रेटेड है, इसलिए यह हाई प्रेशर केमिकल, रिफाइनरी और उर्वरक पंपों के लिए उपयुक्त है जहाँ एक सिंगल बड़ी स्प्रिंग सील फेस को बंद नहीं रख सकती है।
Q2: हाई प्रेशर सर्विस के लिए मल्टी स्प्रिंग डिज़ाइन क्यों चुनें?
A: हाई प्रेशर मल्टी स्प्रिंग मैकेनिकल सील में, कई छोटी स्प्रिंग एक बड़ी स्प्रिंग के बजाय फेस लोड साझा करती हैं। यह हाई प्रेशर और हाई स्पीड पर सील फेस को समान रूप से लोड और स्थिर रखता है।
Q3: क्या H76 एक बैलेंस्ड मैकेनिकल सील है?
A: हाँ। H76 एक बैलेंस्ड हाई प्रेशर मल्टी स्प्रिंग मैकेनिकल सील है, इसलिए फेस लोडिंग 4.0 MPa पर भी कम रहती है, जिससे घर्षण गर्मी कम होती है और सेवा जीवन बढ़ता है।
Q4: क्या H76 मेरे मौजूदा EagleBurgmann H76 को बदल सकती है?
A: हाँ। इसके आयाम ISO 3069 और DIN 24960 का पालन करते हैं, इसलिए यह हाई प्रेशर मल्टी स्प्रिंग मैकेनिकल सील पंप कैविटी को बदले बिना सीधे फिट हो जाती है।
