WB2 रासायनिक सील

उत्पाद का विवरण

उत्पत्ति के प्लेस: झेजियांग, चीन

ब्रांड नाम: JG

प्रमाणन: FDA certificate

मॉडल संख्या: 301

भुगतान और शिपिंग की शर्तें

न्यूनतम आदेश मात्रा: 1 टुकड़ा

मूल्य: USD

पैकेजिंग विवरण: सफेद बॉक्स

प्रसव के समय: 3 ~ 10 दिन

भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम

आपूर्ति की क्षमता: 1000 पीसी

सबसे अच्छी कीमत पाएं

अब संपर्क करें

विनिर्देश

विवरण

विनिर्देश

प्रमुखता देना:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              वारंटी के साथ डब्ल्यूबी2 केमिकल सील, औद्योगिक उपयोग के लिए केमिकल सील, डब्ल्यूबी2 सील जंग प्रतिरोधी


प्रोडक्ट का नाम:	WB2 रासायनिक सील	आकार:	20 ~ 100 मिमी
आवेदन:	रासायनिक पंप	दबाव:	0.5Mpa तक
तापमान:	-10°C से +100°C	स्पीड:	15 मी/से
धातु के भाग:	एसएस304, एसएस316	प्रकार:	WB2

प्रोडक्ट का नाम:	WB2 रासायनिक सील
आकार:	20 ~ 100 मिमी
आवेदन:	रासायनिक पंप
दबाव:	0.5Mpa तक
तापमान:	-10°C से +100°C
स्पीड:	15 मी/से
धातु के भाग:	एसएस304, एसएस316
प्रकार:	WB2

विवरण

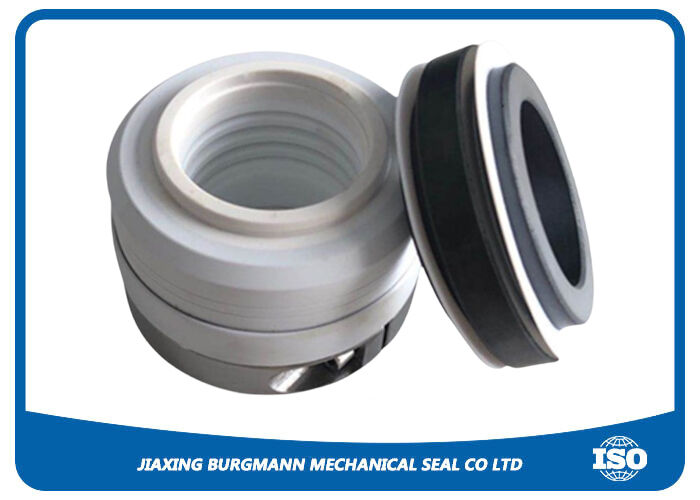

WB2 रासायनिक सील

WB2 केमिकल सील

अत्यधिक ऑक्सीकरण या संक्षारक रासायनिक तरल पदार्थों को संभालते समय - जैसे सल्फ्यूरिक एसिड, हाइड्रोक्लोरिक एसिड, मजबूत क्षार, और विभिन्न ऑक्सीकरण एजेंट - मानक स्टेनलेस स्टील मैकेनिकल सील अक्सर तेजी से जंग लगने वाली विफलता से ग्रस्त होती हैं। WB2 सीरीज़ एक अद्वितीय बाहर-माउंटेड (बाहरी रूप से माउंटेड) कॉन्फ़िगरेशन और एक PTFE (टेफ्लॉन) बेलोज़ डिज़ाइन के माध्यम से इस चुनौती का समाधान करती है।

इस "मीडिया आइसोलेशन" आर्किटेक्चर का मुख्य लाभ यह है कि सभी धात्विक घटक, जिसमें कई स्प्रिंग और फास्टनर शामिल हैं, सील चैंबर के बाहर स्थित होते हैं। धातु के पुर्जों और संक्षारक मीडिया के बीच शून्य संपर्क सुनिश्चित करके, WB2 रासायनिक हमले, क्रिस्टलीकरण, या मलबे के जमाव के कारण स्प्रिंग विफलता को मौलिक रूप से समाप्त करता है। यह चरम रसायनों को संभालने वाले रासायनिक सेंट्रीफ्यूगल पंप, रिएक्टर और एजिटेशन उपकरण के लिए प्रमुख विकल्प है।

तकनीकी विशिष्टताएँ

पैरामीटर	रेंज / विशिष्टताएँ	औद्योगिक अनुप्रयोग अंतर्दृष्टि
शाफ्ट रेंज	25 मिमी - 80 मिमी / 1.0" - 3.15"	मानक रासायनिक पंप और एजिटेटर शाफ्ट के साथ संगत
अधिकतम दबाव	≤ 0.5 MPa (5 बार)	विशेष रूप से वायुमंडलीय या निम्न-दबाव मीडिया के लिए अनुकूलित
तापमान	-20°C से +120°C	उच्च-ग्रेड PTFE की थर्मोडायनामिक स्थिरता पर आधारित
अधिकतम वेग	≤ 10 मीटर/सेकंड	निम्न-से-मध्यम गति वाले घूर्णन उपकरणों के लिए आदर्श
रोटरी फेस	PTFE / SiC	बढ़ी हुई कठोरता के लिए शुद्ध PTFE या ग्लास/कार्बन-भरे PTFE
स्थिर सीट	सिरेमिक / SiC	उच्च-शुद्धता एल्यूमिना सिरेमिक या रिएक्शन बॉन्डेड SiC
द्वितीयक सील	PTFE (वी-रिंग / स्क्वायर रिंग)	अंतिम रासायनिक निष्क्रियता के लिए सभी-PTFE निर्माण

मुख्य उत्पाद लाभ

चरम रासायनिक निष्क्रियता: प्राथमिक सील बॉडी (बेलोज़) उच्च-ग्रेड PTFE से निर्मित होती है। यह पिघले हुए क्षार धातुओं और मौलिक फ्लोरीन को छोड़कर, लगभग सभी ज्ञात मजबूत एसिड, क्षार और सॉल्वैंट्स का प्रतिरोध करती है।
बाहरी स्प्रिंग सुरक्षा: स्प्रिंग को प्रक्रिया द्रव के बजाय वायुमंडल के संपर्क में लाकर, सील जंग से संबंधित स्प्रिंग "हैंग-अप" को रोकती है। यह तकनीशियनों को पंप को अलग किए बिना स्प्रिंग संपीड़न और सील की स्थिति का दृश्य निरीक्षण करने की भी अनुमति देता है।
समान लोड वितरण (मल्टी-स्प्रिंग): मल्टी-स्प्रिंग डिज़ाइन एकल-स्प्रिंग वेरिएंट की तुलना में अधिक सटीक और समान अक्षीय दबाव प्रदान करता है। यह सुनिश्चित करता है कि सील चेहरे मामूली उपकरण कंपन की स्थिति में भी स्थिर माइक्रोन-स्तरीय तरल फिल्म बनाए रखें।
मॉड्यूलर घटक डिज़ाइन: रोटरी सील हेड और PTFE बेलोज़ में एक वियोज्य असेंबली होती है। यह मॉड्यूलरिटी घिसे हुए सील चेहरों के स्वतंत्र प्रतिस्थापन की अनुमति देती है, जिससे दीर्घकालिक MRO (रखरखाव, मरम्मत और संचालन) लागत में काफी कमी आती है।

विशेषज्ञ अक्सर पूछे जाने वाले प्रश्न और स्थापना दिशानिर्देश

WB2 सीरीज़ 0.5 MPa से कम परिचालन दबावों तक सीमित क्यों है?

बाहर-माउंटेड PTFE बेलोज़ संरचना के कारण, आंतरिक द्रव दबाव एक बाहरी बल लगाता है जो बेलोज़ को "बाहर उड़ाने" या विकृत करने का प्रयास करता है। उच्च-दबाव, अत्यधिक संक्षारक अनुप्रयोगों के लिए, हम धातु सुदृढीकरण रिंग या संतुलित-फेस ज्यामिति वाले रासायनिक सील की सलाह देते हैं।

स्थापना के दौरान किन महत्वपूर्ण उद्योग-विशिष्ट विवरणों का ध्यान रखना चाहिए?

स्थिर सीट की लंबवतता महत्वपूर्ण है। चूंकि PTFE "कोल्ड फ्लो" (क्रीप) विशेषताओं को प्रदर्शित करता है, इसलिए फेस लंबवतता में कोई भी गलत संरेखण असमान लोडिंग और समय से पहले विफलता का कारण बनेगा। इसके अलावा, कभी भी PTFE सतहों पर प्रहार या टैप न करें; यहां तक कि एक सूक्ष्म खरोंच भी एक उच्च-जोखिम रिसाव पथ बन सकती है।

क्या WB2 सील को ड्राई-रन स्थिति में संचालित किया जा सकता है?

नहीं। यद्यपि PTFE में अंतर्निहित स्व-चिकनाई गुण होते हैं, फिर भी सील चेहरों को घर्षण गर्मी को दूर करने के लिए एक तरल फिल्म (मीडिया या फ्लश से) की आवश्यकता होती है। ड्राई रनिंग से तेजी से तापमान में वृद्धि होगी, जिससे PTFE घटकों का थर्मल विरूपण या पूर्ण विनाश होगा।

परिचालन सीमाएँ

सील किए गए चैंबर में दबाव	≤0.5MPa
सील किए गए चैंबर में तापमान	-10°C~100°C
रैखिक वेग	≤15m/sec

अतिरिक्त लाभ

उत्पाद से दूर स्प्रिंग इकाई, इसलिए स्प्रिंग में कोई चिपकाव और क्लॉगिंग नहीं
स्क्वायर पिन द्वारा सील फेस लॉकिंग के कारण सुरक्षित संचालन (कोई फ्रैक्चर नहीं)
दबाव उलटफेर के लिए उपयुक्त
अतिरिक्त सीट लॉकिंग के बिना वैक्यूम में संचालन संभव
गतिशील रूप से लोड किए गए ओ-रिंग के कारण शाफ्ट को कोई नुकसान नहीं
छोटे स्थापना आकार
रूपांतरण के लिए सर्वोत्तम उपयुक्त, पंप के कोई अनुकूलन नहीं
ठोस युक्त और अपघर्षक मीडिया के प्रति असंवेदनशील
सादे शाफ्ट के साथ भी संतुलित सील के फायदे
स्थिर डिजाइन के कारण शाफ्ट आंदोलनों के प्रति असंवेदनशील

उत्पाद सुविधाएँ

सील बीटी एआर प्रकार के लिए बदली जा सकती है
हमारे पास 8 मिमी से 70 मिमी तक के सभी मोल्ड हैं, सभी रबर मोल्ड पर एलएम (हमारा ट्रेडमार्क) मुद्रित है
शाफ्ट आकार 30 मिमी से, हम रबर को अलग होने से रोकने के लिए धातु कप का उपयोग करेंगे
सिरेमिक का रंग ग्राहकों की पसंद के लिए पीला और सफेद हो सकता है

परिचालन सीमाएँ

शाफ्ट व्यास	दबाव	तापमान	स्लाइडिंग वेग
20~100 मिमी	0.5Mpa तक	-10~100°C	15 मी/से

सामग्री विशिष्टताएँ

घटक	सामग्री
रोटरी रिंग	कार / एसआईसी/टीसी/सेर
ओ-रिंग	ईपीडीएम, एनबीआर, एफ़्लास, कालरेज़, पीटीएफई
स्प्रिंग और धातु के पुर्जे	एसयूएस304, एसयूएस316
स्थिर रिंग	कार / एसआईसी /टीसी/सेर

अनुप्रयोग

जल और अपशिष्ट जल प्रौद्योगिकी
रासायनिक उद्योग
शोधन प्रौद्योगिकी
गंदे, अपघर्षक और ठोस युक्त मीडिया
भगोड़े हाइड्रोकार्बन (कोई एपीआई सील नहीं!)
चिपचिपे और रेशेदार मीडिया
रासायनिक मानक पंप
सीवेज पंप

शिपिंग और भुगतान की शर्तें

लोडिंग का बंदरगाह: शंघाई
शिपिंग विधि: डीएचएल, यूपीएस, फेडेक्स, टीएनटी, आदि
भुगतान की शर्तें: टी/टी, वेस्टर्न यूनियन, मनी ग्राम

हमारी सेवाएँ

हमारे कारखाने के लिए ओईएम/ओडीएम ऑर्डर उपलब्ध हैं
आपके ड्राइंग या आवश्यकताओं के अनुसार अनुकूलित मैकेनिकल सील स्वीकार करें
छोटी मात्रा स्वीकार की जाती है
प्रतिस्पर्धी मूल्य के साथ उत्कृष्ट गुणवत्ता प्रदान करता है
