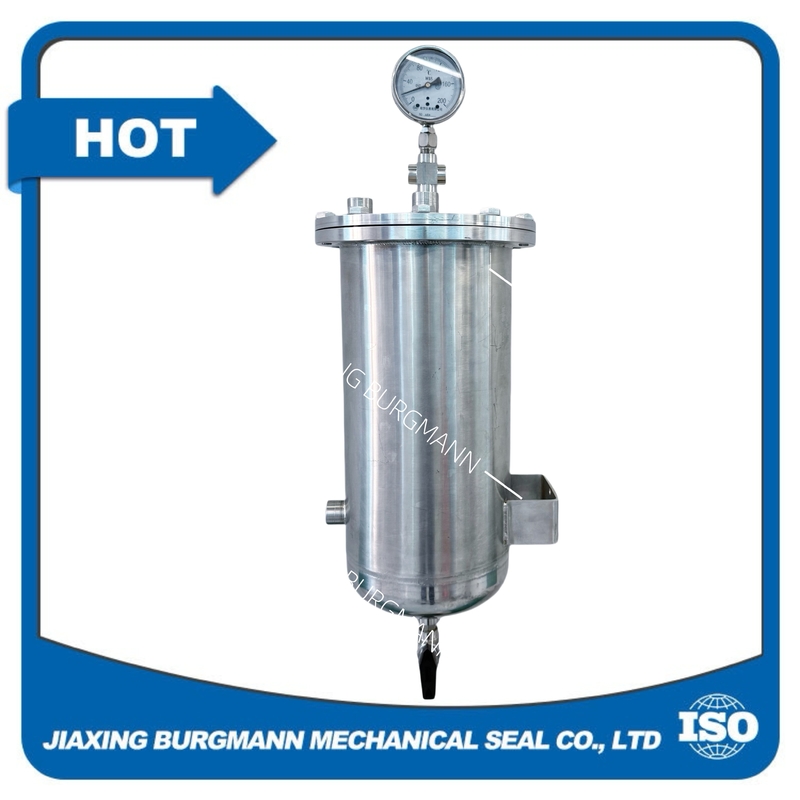

304/316 एपीआई योजना 53 औद्योगिक के लिए यांत्रिक सील सहायक प्रणाली

पीआई योजना 53 यांत्रिक सील सहायक प्रणालीदोहरे दबाव वाले यांत्रिक सील के लिए डिज़ाइन किया गया है, जो प्रक्रिया तरल पदार्थों के शून्य उत्सर्जन को सुनिश्चित करने के लिए पंप सील कक्ष के दबाव से अधिक दबाव पर स्वच्छ, ठंडा बाधा तरल पदार्थ प्रदान करता है।इसमें मुख्यतः निम्नलिखित तीन उपप्रकार शामिल हैं:

- एपीआई योजना 53 एः यह सील कक्ष में स्वच्छ अलगाव तरल पदार्थ की आपूर्ति के लिए एक बाहरी गैस-दबाव वाले अलगाव जलाशय का उपयोग करता है। जलाशय निष्क्रिय गैस (आमतौर पर नाइट्रोजन) द्वारा दबाव में है,और अलगाव द्रव के दबाव एक बाहरी गैस नियामक द्वारा नियंत्रित किया जाता हैबाहरी सील कक्ष का दबाव सील माध्यम के दबाव से 0.14 - 0.17 एमपीए अधिक होना चाहिए। इसमें एक सरल बाहरी पाइपलाइन प्रणाली है और इसका व्यापक रूप से उपयोग किया जाता है,लेकिन दबाव गैस सीधे इन्सुलेशन द्रव पर कार्य करता है, जिससे गैस तरल में भंग हो सकती है और सील के कामकाज को प्रभावित कर सकती है।

- एपीआई योजना 53B: यह एक मूत्राशय प्रकार के दबाव बढ़ाने वाले उपकरण के माध्यम से सील द्रव परिसंचरण प्रणाली को दबाव देता है, और फिर इसे एक पंप के माध्यम से परिसंचारी करता है।गर्मी को हवा-कूलिंग या पानी-कूलिंग द्वारा हटाया जाता है. मूत्राशय के दबाव को बढ़ाने वाला यंत्र एक आंतरिक रूप से फुला हुआ मूत्राशय द्वारा प्रदान किया जाता है। यह योजना 53 ए में गैस-अलगाव द्रव विघटन की समस्या को हल करता है,और एक निश्चित हद तक क्षतिपूर्ति कर सकते हैं जब अलगाव तरल लीक.

- एपीआई योजना 53 सी: अलगाव द्रव को एक दबाव बढ़ाने वाले टैंक के माध्यम से माध्यम द्वारा अप्रत्यक्ष रूप से दबाव में रखा जाता है, जिसका उपयोग उन कार्य स्थितियों में किया जाता है जहां माध्यम का दबाव बहुत उतार-चढ़ाव करता है।दबाव बढ़ाने वाला टैंक पिस्टन प्रकार का संचय हैएकीकृत-डिजाइन फ्लशिंग प्रणाली सील पर पंपिंग रिंग का उपयोग करती है ताकि आइसोलेशन द्रव को स्वचालित रूप से दबाव में लाने के लिए शक्ति प्रदान की जा सके।स्प्लिट-डिज़ाइन फ्लशिंग सिस्टम आइसोलेशन द्रव को एक कूलर में ठंडा करता है और फिर इसे ठंडा करने और फ्लश करने के लिए सील कक्ष में घुमाता है, और दबाव पिस्टन के ऊपरी भाग से जुड़े एक शाखा पाइप के माध्यम से अलगाव द्रव के स्वचालित दबाव को महसूस करता है।
